| MESA: |
|
Capacidade "normal" de usinagem
(
Comprimento x Largura x Altura ) |
3.000 x 1.000 x 1.000 mm |
| Dimensão da mesa -
"normal" (compr. x larg.) |
3.000 x 730 mm |
| Curso longitudinal útil |
3.000 mm |
Mesa - 12
avanços via grade de engrenagens - mm / min |
1ª montagem: 60 - 80 - 120 - 160 - 450 - 900 mm por minuto
2ª montagem: 140 - 160 - 280 - 380 - 1.050 - 2.100 mm por
minuto |
Motor para avanço da mesa
|
1,6 / 2,5 cv |
Capacidade
estimada de peso distribuído sobre a mesa |
2.500 kg |
| |
|
| BASE/BARRAMENTO: |
|
| Comprimento aproximado |
4.200 mm |
Bomba de
lubrificação automática dos prismas |
Normal |
| |
|
| PASSAGEM ENTRE COLUNAS: |
|
| Normal (largura x
altura) |
1.000 x 1.000 mm |
| Opcional (largura
x altura) |
1.400 x 1.000 mm |
| Opcional
(largura x altura) |
1.600 x 1.000 mm |
| Opcional (largura
x altura) |
2.200 x 1.000 mm |
| |
|
| CABEÇOTE FRESADOR R-12: |
|
Engrenagens temperadas - dentes retificados - 12
rotações:
Motor - dupla rotação
|
(A) 85 - 120 - 185 - 255 -
350 - 550 rpm (5,0 cv) |
| (B) 160 - 240 - 370 - 510 - 700 -
1.100 rpm (8,0 cv) |
| Inclinação máxima lateral -
esquerda / direita |
45º / 45º |
| Cone do eixo árvore normal |
ISO 40 ou ISO 50 |
| Curso máximo do eixo árvore - manual |
60 mm |
| Bomba de lubrificação
interna |
Automática |
| |
|
| TRAVESSÃO: |
|
| (1) Velocidade de avanço
vertical - normal / motor |
150 mm por minuto - motor 1,0 cv |
| (4) Velocidades de avanço vertical - opcional / motor |
30 - 60 - 75 - 150 mm por minuto - motor 1,0 / 1,6 cv |
| Velocidade de avanço transversal normal |
Manual |
| (2) Velocidades de avanço transversal - opcional / motor |
225 - 425 mm por minuto - motor 1,5 cv |
| |
|
| TENSÃO ELÉTRICA: |
|
| Tensão elétrica normal instalada |
220 volts – 60hz – 3 fases |
| |
|
| DIMENSÕES - PESO: |
|
| Peso Líquido Aproximado |
5.600 kg |
| Dimensões da máquina em funcionamento
(Compr. x Largura x Altura) |
6,6 x 2,8 x 2,6 m |
| Dimensões da máquina para transporte
(Compr. x Largura x Altura) |
4,2 x 2,4 x 2,6 m |
| |
|
| OBSERVAÇÃO: |
|
| Número de pés de apoio |
4 |
| |
|

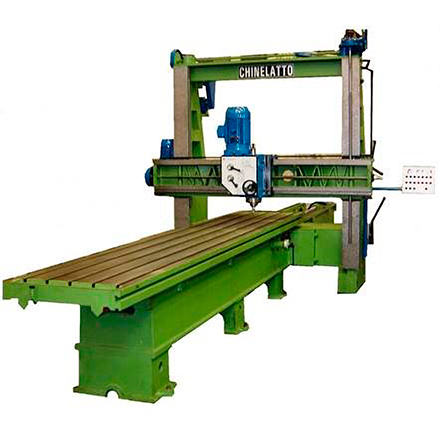

| OPCIONAIS PARA
PF-3.0E: |
|
| |
| CABEÇOTE
FRESADOR LATERAL - R-2: |
| Tração por correiras - 2
rotações / motor |
300 - 500 rpm (3,0 cv) |
| Cone do eixo árvore |
ISO 40 |
| Avanço máximo
transversal |
150 mm |
| Avanço máximo vertical - velocidade de
avanço - motor |
100 a 150 mm por minuto - motor 1,0 cv |
| |
| SUB-CABEÇOTE
ANGULAR PARA FRESAR A 90 GRAUS: |
| Adaptável ao
cabeçote fresador R-12 ou R-4, cone ISO 40. |
| Giro sob a base 90-180-270-360 graus. |
|
| |
| REFRIGERAÇÃO:
|
| Eletro-bomba de
refrigeração - motor 0,12 cv - com
reservatório 15 litros, bico flexível,
encanamentos e bacia de proteção na mesa, com
altura média de 300 mm. |
|
| |
| MOVIMENTO
LONGITUDINAL DA MESA - MANUAL: |
| Adaptado à caixa de
engrenagens de avanço da Mesa p/aproximação
fina manual. |
|
| |
| RÉGUAS DE
LEITURA DIGITAL: |
| - Medição via
réguas de leitura digital nos eixos x - y - z |
|
| |
| FERRAMENTAS DE
USINAGEM: |
| Medição
via réguas de leitura digital nos eixos x - y - z. |
| Jogo de pinças e mandril. |
|
| |
| PAINEL DE COMANDO
ELÉTRICO: |
| Com proteção para
motores via relês térmicos, com contatores e fim de |
| curso reguláveis na mesa, nas colunas e no
travessão. |
|
| |
| AVANÇOS
VARIÁVEIS - EIXOS X - Y - Z: |
| Variadores de
velocidades para avanços variáveis nos eixos X
(longitudinal), Y (transversal) e Z (vertical). |
|
| |
| OUTROS: |
| Proteção
de guias prismáticos. |
|
