ALINHADOR DE BIELAS - MOD. A450-2R
MODELO: A-450-2R
Catálogo
 (460.98 KB)


ALINHADOR DE BIELAS - MOD. A450-2R

Clique na imagem para exibir ampliado


Descrição:

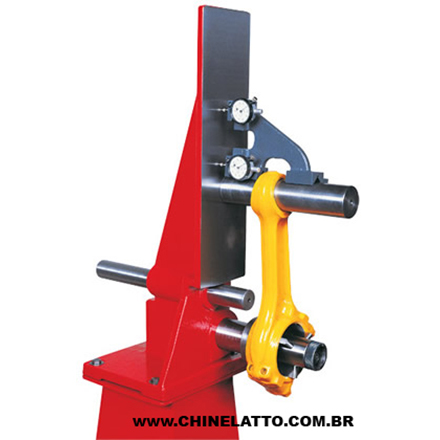

O Alinhador de Bielas permite aferir corretamente a biela antes e após a usinagem de seus furos.

Tags:
biela, bielas, aferição, alinhamento, alinhador, aferir biela, aferição de biela, alinhar biela, alinhamento de biela, máquinas para biela






Outras Máquinas - Clique Aqui !

Características Técnicas
CAPACIDADE
Superfície retificada - dimensões 650 x 270 mm
Comprimento x diâmetro máx. biela 400 x 98 mm
02 eixos com lâminas expansoras temperadas:

- Eixo A. 3 lâminas expansoras temperadas
 30 - 40 mm
- Eixo A. 3 lâminas expansoras temperadas
 39 - 49 mm
- Eixo B. 3 lâminas expansoras temperadas
 48 - 65 mm
- Eixo B. 3 lâminas expansoras temperadas
 65 - 81 mm
- Eixo B. 3 lâminas expansoras temperadas
 81 - 98 mm
Esquadro 90º - dimensões 120 x 150 mm
02 relógios micrométricos 0,01 mm

DIMENSÕES - PESO
Embalagem marítima (Compr. x Largura x Altura) 0,68 x 0,40 x 0,37 m
Peso Aprox. Líquido – Bruto 54 kg / 67 kg

Especificações Técnicas Sujeitas a Alterações
