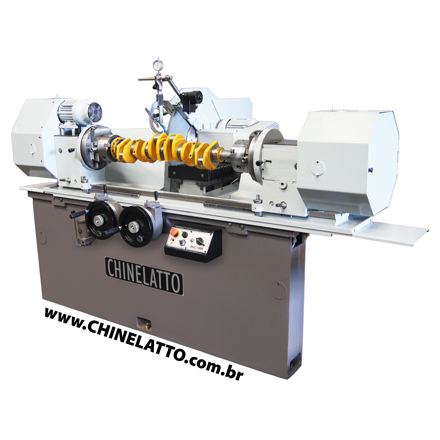

RETÍFICA DE VIRABREQUIM - MOD. RVC-1000M

MODELO: RVC-1000M

RETÍFICA DE VIRABREQUIM - MOD. RVC-1000M

Clique na imagem para exibir ampliado

Descrição:
Máquina destinada a retificação de virabrequins de até 1.000 mm; capacidade de volteio de 400mm.

Tags:
retífica, retificadora, retificação, virabrequim, virabrequins, maquina para virabrequim

Outras Máquinas - Clique Aqui !

Acessórios:

RVC120-F103

Politriz portátil de Virabrequim

Dispositivo de medição continua com relógio

Características Técnicas

CAPACIDADE
Distância entre placas	1.000 mm
Distância mesa-centro do cabeçote	200 mm
Diâmetro máximo de volteio	440 mm

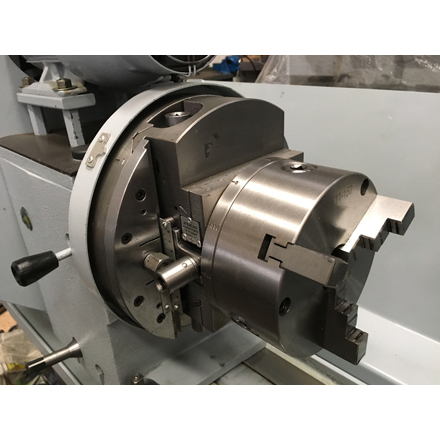

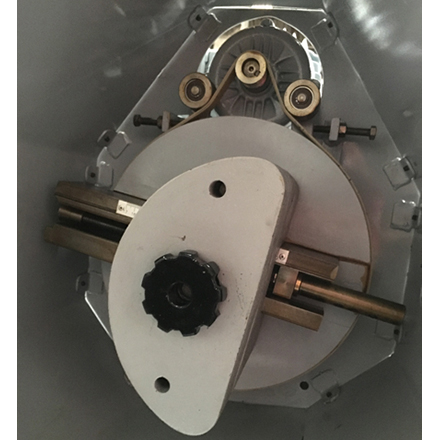

Placas em cruz - curso máximo	75 x 5 mm

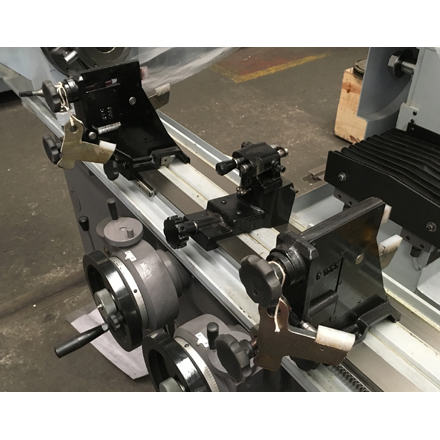

Capacidade das lunetas	60 ~ 90 mm

CABEÇOTE PORTA-VIRABREQUIM
Rotações - via variador eletrônico de ciclos do motor	40 ~ 100 rpm’s
Avanço rápido	Manual

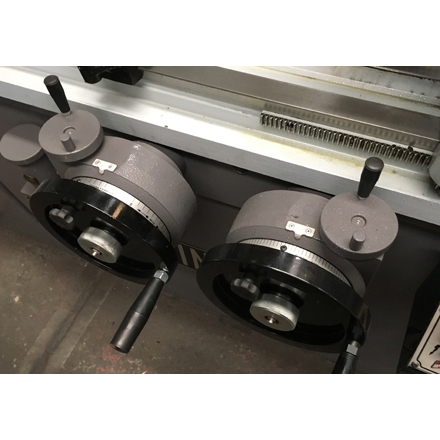

Avanço lento por giro do volante	63 mm

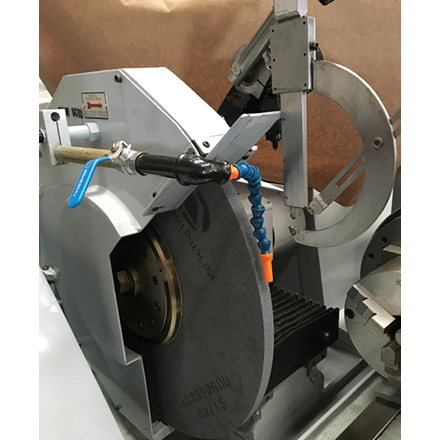

CABEÇOTE PORTA-REBOLO
Velocidade de rotação - rebolo	1.410 rpm
Diâmetro x espessura - mín. ~ máx. rebolo	Ø 609,60 x 19,05 ~ 31,751 mm x Ø 6"
Avanço rápido automático do rebolo	Manual
Avanço micrométrico manual - por giro volante	6 mm

MOTORES
Cabeçote porta-virabrequim	0,5 cv
Cabeçote porta-rebolo	3,0 cv
Eletrobomba de refrigeração	0,12 cv

TENSÃO ELÉTRICA
Tensão elétrica normal instalada	220 volts – 60hz – 3 fases
Potência Instalada	3,62 cv

DIMENSÕES - PESO
Dimensões da máquina (Compr. x Largura x Altura)	2,6 x 1,6 x 1,6 m
Dimensões da máquina em funcionamento (Compr. x Largura x Altura)	3,1 x 1,6 x 1,6 m
Embalagem marítima (Compr. x Largura x Altura)	2,2 x 1,5 x 1,8 m
Peso Aprox. Líquido – Bruto	1.350 kg / 1.750 kg

ACESSÓRIOS NORMAIS

- 01 Rebolo Ø 609,6 x 19,05 mm x Ø 152,4 mm (24" x 3/4" x 6")

- 01 Flange e contra flange porta-rebolo

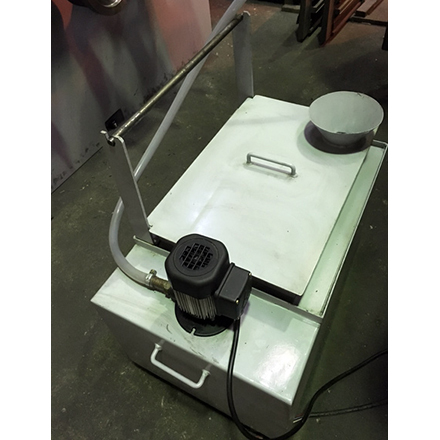

- 01 Bomba de refrigeração com reservatório

- 02 Placas universais Ø 6" c/ 3 castanhas

- 01 Dispositivo retificador para raios do rebolo (sem diamante)

- 01 Dispositivo de centragem com relógio comparador

- 01 Esquadro em "V" para centragem

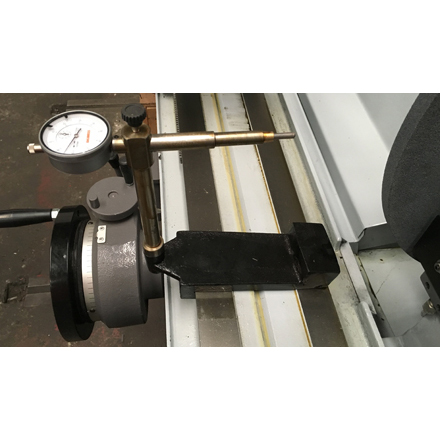

- 01 Dispositivo de medição contínua com relógio comparador - mm

- 01 Luneta

- 01 Jogo de chaves de serviço: 3 allen e 2 fixas

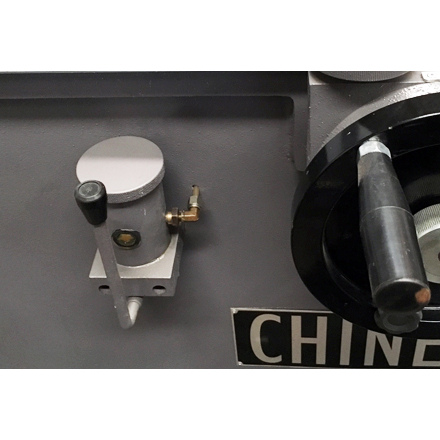

- 01 Bomba para injeção manual de óleo

- 01 Par de contra-pesos de suplemento

- 01 Proteção de chapa para operador

ACESSÓRIOS OPCIONAIS

- Rebolo Avulso - espessuras 19,05 mm / 25,4 mm / 31,751 mm

- 01 Dispositivo balanceador rebolos completo com 01 eixo

- Flange avulsa

- Diamante para recondicionar rebolo

- Luneta avulsa

- Sacador de pedra

- 02 Pontos de centro

- 01 Aparelho de centragem rápida com rolamento

- 01 Dispositivo de medição contínua com relógio comparador - mm

Especificações Técnicas Sujeitas a Alterações
