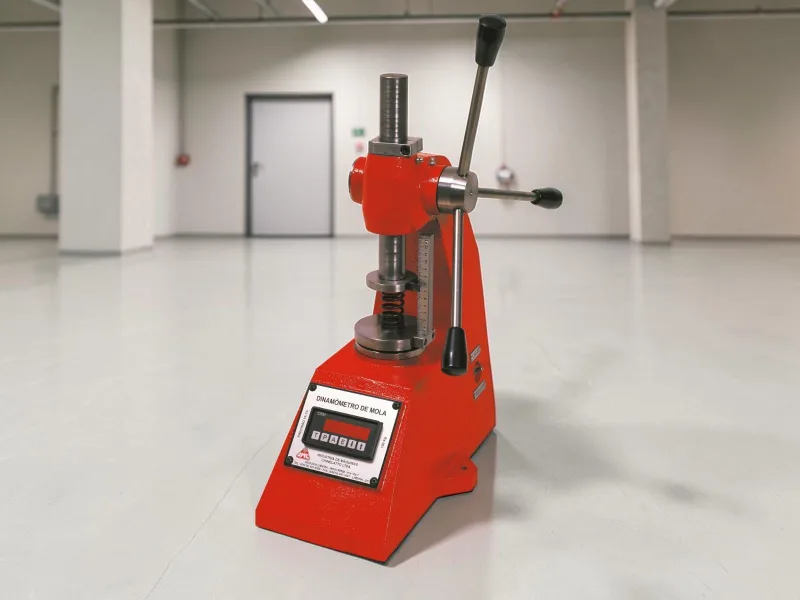

Dinamômetro de Molas de Válvula de Cabeçote 150 kgf — TM-2

O equipamento de aferição de pressão de molas de válvula serve para testar se as molas dos cabeçotes estão dentro da especificação correta de força. Durante o funcionamento do motor, as molas perdem tensão e precisam ser verificadas antes da montagem. O TM-2 Chinelatto permite medir com precisão até 150 kgf, garantindo que as válvulas abram e fechem na pressão adequada. É fundamental para retíficas que trabalham com cabeçotes, evitando problemas de compressão e queima de válvulas no motor montado.

O aferidor TM-2 Chinelatto tem capacidade máxima de 150 kgf, aceita molas com diâmetro até 68 mm e curso máximo de 120 mm. As dimensões são 400 x 320 x 640 mm e pesa 41 kg. Funciona em 220 volts e é construído de forma robusta para uso intensivo em retíficas. Essas especificações atendem a maioria dos cabeçotes de carros, caminhões e motores industriais. O curso de 120 mm permite testar desde molas baixas até as mais altas do mercado.

O equipamento aceita molas de válvulas de carros, motos, caminhões e motores industriais, desde que tenham até 68 mm de diâmetro e não ultrapassem 150 kgf de força. Serve para molas de admissão e escape, tanto simples quanto duplas. Motores desde 1.0 até V8 grandes cabem nas especificações. O curso de 120 mm permite testar molas de altura variada. É compatível com praticamente todos os cabeçotes que chegam numa retífica, exceto motores muito grandes de aplicação especial.

O aferidor manual como o TM-2 é mais simples, confiável e barato de manter. Você controla a pressão manualmente e tem melhor sensibilidade na medição. Já o hidráulico aplica força automaticamente, sendo mais rápido para grandes volumes, mas precisa de mais manutenção e tem custo maior. Para a maioria das retíficas, o manual atende perfeitamente, pois o teste de molas não é operação que demanda alta velocidade. O importante é a precisão da medição, não a rapidez.

Você coloca a mola na base do equipamento, posiciona o cabeçote móvel em cima e aplica pressão gradualmente através do sistema manual. Um relógio ou mostrador indica a força aplicada em kgf conforme você comprime a mola. Normalmente se mede em alturas específicas (mola instalada e válvula aberta). Compara-se com a especificação do fabricante do motor. Se a força estiver abaixo do padrão, a mola precisa ser trocada. O TM-2 garante medição precisa até 150 kgf.

A manutenção é bem simples: limpeza regular, lubrificação dos pontos de movimentação e verificação da calibração do mostrador de força. Mantenha as superfícies de contato limpas e sem riscos. Verifique se os parafusos estão apertados e se não há folgas no mecanismo. Por ser equipamento mecânico robusto, o TM-2 tem poucos pontos de desgaste. Recomenda-se calibração anual ou quando suspeitar de medições incorretas. Evite quedas e impactos que podem desregular a precisão.

O valor da TM-2 é cotado sob demanda e varia conforme a necessidade de cada cliente, incluindo acessórios, ferramentas e opcionais. Por ser tecnologia nacional, fabricada pela Chinelatto em Limeira, SP, desde 1962, você conta com atendimento ágil da nossa equipe técnica. Peças de reposição: várias ficam em estoque e as demais são fabricadas dentro de um prazo razoável. Solicite sua cotação em chinelatto.com.br/contato — muito em breve nossa equipe de vendas entrará em contato.
