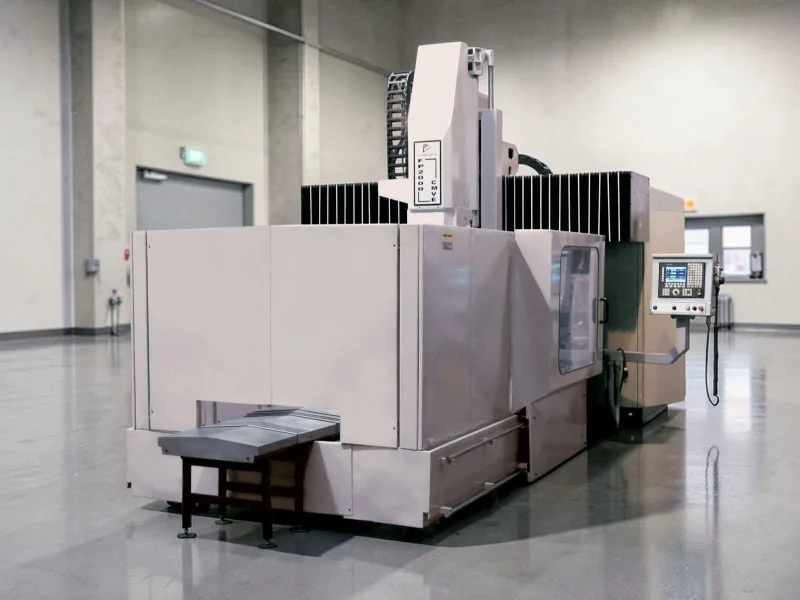

Fresadora Portal CNC FP-3000 CM x 1.500
FP - 3000 CM X 1.500
Fresadora Portal CNC FP-3000 CM x 1.500
Solicitar Orçamento
Solicitar Orçamento
Falar pelo WhatsApp (19) 99295-3073
Perguntas Frequentes
Catálogos
FABRICANTE
Fabricante
🇧🇷 CHINELATTO
Modelo
FP - 3000 CM X 1.500
Categoria
Fresadora Portal CNC
Catálogo
PT · ES · EN
Descrição
Máquina CNC para usinagem de peças grandes até 3000X1500MM. Velocidade 10M/min garante alta produtividade na indústria pesada
Especificações Técnicas
CURSO
| Eixo X - longitudinal | 3.000 mm |
| Eixo Y - transversal | 1.500 mm |
| Eixo Z - vertical | 150 a 850 mm |
VELOCIDADES DE AVANÇO RÁPIDO
| Eixos X - Y - Z - máximo | 10 m/min. |
CABEÇOTE FRESADOR
- Velocidades variáveis de rotação - 1ª gama de rotações via tração de engrenagens
- 100 a 500 rpm
- 2ª gama de rotações via correia sincronizada
- 500 a 3.000 rpm
- Eixo árvore: cone
- ISO 50
- Distância face eixo árvore à mesa - mín. ~ máx
- 150 ~ 850 mm
- Potência motora
- 15 cv. (11,25 kW)
- Balanço via cilindros hidráulicos e acumulador de nitrogênio
MESA
- Dimensões úteis
- 3.000 x 1.000 mm
- Capacidade estimada de peso distribuído sobre a mesa
- 5.000 kg
SERVOS MOTORES - POTÊNCIA
| COMANDO CNC: | FAGOR 8037 |
| MANIVELA TIPO JOYSTICK | inclusa |
| PESO APROXIMADO | 8.000 kg |
| ESPAÇO OCUPADO P/ FUNCIONAMENTO | 9 x 3 x 4 m |
| ELÉTRICA - TENSÃO NORMAL INSTALADA | 380 volts - 60 Hz - 3 fases |
EQUIPAMENTO NORMAL
- Carenagem com 2 portas nas pontas do eixo X e 2 portas a frente e contrária ao operador;
- Proteção telescópica para as guias lineares eixo X;
- Proteção sanfonada para as guias lineares eixo Y;
- Eletro bomba de refrigeração 1.100W. Tanque capacidade 700 litros;
- Bomba de lubrificação automática dos patins das guias lineares;
- Acumulador de nitrogênio para balanço do cabeçote fresador;
- Lampada de iluminação;
- Sistema de troca de ferramenta via "draw-bar".
EQUIPAMENTO OPCIONAL
- Sub Cabeçote angular, p/usinar de 0° até 90°, posicionamento manual;
- Sub Cabeçote angular p/usinar a 90°;
- Apalpador marca "Renishaw" com cabos de conexão e interface;
- Transformador de voltagem de 380volts para 220volts;
- Mesa tipo 4° eixo CNC Ø400mm.c/servo motor 8,9Nm., placa universal Ø250mm., contra ponta manual e travamento.
Especificações sujeitas a alterações sem aviso prévio. Algumas capacidades indicadas podem requerer acessórios opcionais. Confirme as dimensões exatas durante a cotação.
Perguntas Frequentes
▸ Para que serve uma fresadora portal CNC para usinagem pesada?
A fresadora portal CNC é usada para usinar peças grandes e pesadas na indústria, especialmente componentes de até 3000x1500mm. A FP-3000 CM x 1.500 é ideal para usinagem de blocos de motor, cabeçotes grandes, bases de máquinas e estruturas industriais. Sua mesa suporta até 5 toneladas de peso distribuído e oferece velocidade de avanço de 10m/min, garantindo alta produtividade em oficinas de grande porte que trabalham com motores industriais e peças volumosas.
▸ Qual o tamanho máximo de peça que essa fresadora CNC consegue usinar?
A fresadora portal FP-3000 CM x 1.500 consegue usinar peças de até 3000mm de comprimento por 1500mm de largura. O curso do eixo Z (vertical) vai de 150 a 850mm de altura. A mesa útil tem dimensões de 3000x1000mm e suporta até 5000kg de peso distribuído. Com esses cursos, ela atende praticamente qualquer motor de caminhão, trator ou equipamento industrial pesado que precise de usinagem de precisão.
▸ Que tipo de cabeçote e ferramentas aceita essa máquina de grande porte?
A máquina usa cabeçote fresador com eixo árvore cone ISO 50, padrão universal para ferramentas pesadas. Tem duas gamas de rotação: de 100 a 500 rpm via engrenagens e de 500 a 3000 rpm via correia. O motor é de 15cv (11,25kW) com balanço hidráulico. Aceita sistema de troca de ferramenta via draw-bar e pode receber cabeçotes angulares opcionais para usinar de 0° até 90°, ampliando as possibilidades de usinagem em peças complexas.
▸ Diferença entre fresadora portal CNC e fresadora portal manual?
A principal diferença está no controle: a CNC usa comando Fagor 8037 que programa todos os movimentos automaticamente, enquanto a manual depende do operador mover os eixos. A CNC garante repetibilidade exata entre peças iguais e permite usinagem de formas complexas programadas. Já a manual é mais barata mas exige operador experiente para manter precisão. Para produção seriada de motores, a CNC compensa pelo ganho de velocidade e qualidade constante.
▸ Como funciona o processo de usinagem em fresadora portal grande?
A peça é fixada na mesa de 3000x1000mm e o cabeçote se move nos eixos X, Y e Z conforme programação CNC. O eixo árvore ISO 50 gira a ferramenta de 100 a 3000 rpm enquanto avança a 10m/min máximo. O sistema de refrigeração com bomba de 1100W e tanque de 700 litros mantém a temperatura controlada. O balanço hidráulico com nitrogênio compensa o peso do cabeçote, garantindo precisão constante durante toda a usinagem da peça.
▸ Qual a manutenção necessária e vida útil dessa fresadora industrial?
A máquina tem sistema de lubrificação automática dos patins das guias lineares, reduzindo manutenção manual. Precisa de manutenção preventiva regular no sistema hidráulico, troca de óleo da refrigeração e verificação das proteções telescópicas e sanfonadas. O comando Fagor 8037 é robusto e confiável. Com manutenção adequada, uma fresadora portal desta categoria opera produtivamente por décadas. O peso de 8 toneladas garante estabilidade e rigidez para trabalho pesado contínuo.
▸ Fresadora Portal CNC FP-3000 CM x 1.500 FP - 3000 CM X 1.500: quanto custa?
O valor da FP - 3000 CM X 1.500 é cotado sob demanda e varia conforme a necessidade de cada cliente, incluindo acessórios, ferramentas e opcionais. Por ser tecnologia nacional, fabricada pela Chinelatto em Limeira, SP, desde 1962, você conta com atendimento ágil da nossa equipe técnica. Peças de reposição: várias ficam em estoque e as demais são fabricadas dentro de um prazo razoável. Solicite sua cotação em chinelatto.com.br/contato — muito em breve nossa equipe de vendas entrará em contato.
