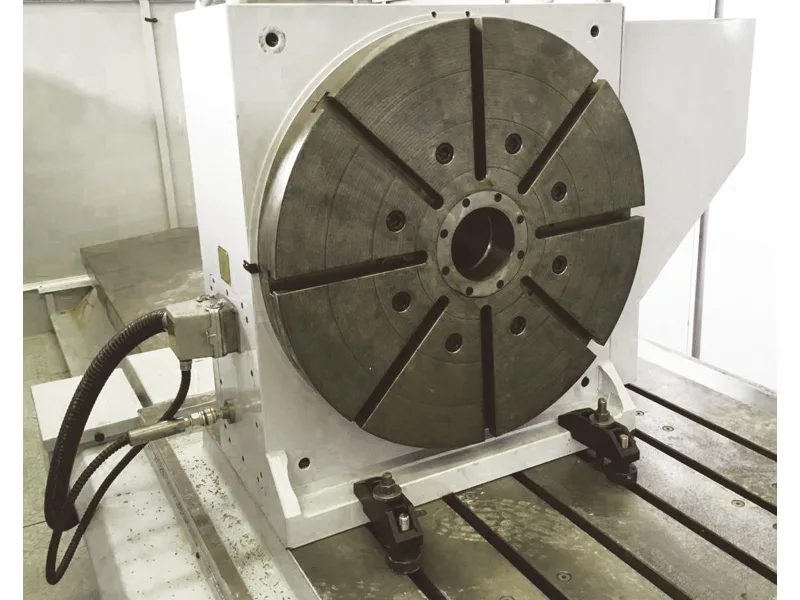

Mesa Rotatoria para 4º Eje con Servo Motor y Giros Coordinados MG-400

Esa mesa es lo que llamamos 4º eje. Gira la pieza mientras la fresadora trabaja, permitiendo hacer ranuras, agujeros y perfiles en ángulos programados, sin retirar la pieza del setup. La MG-400 tiene mesa de 700 mm y servo motor de 11 Nm, controlada via PLC. Se usa en mecanizado coordinado donde el giro necesita sincronizarse con los otros ejes de la máquina.

La MG-400 tiene servo motor de 11 Nm, lo que garantiza fuerza suficiente para girar piezas con buena carga sin perder posición. La mesa tiene 700 mm de diámetro, con 8 ranuras en T para fijación de dispositivos y piezas. El posicionamiento es controlado via PLC, con giros programados en coordenadas. También incluye central hidráulica para trabar el eje en la posición exacta después de cada giro.

La mesa de 700 mm de la MG-400 acepta dispositivos y piezas fijadas en las 8 ranuras en T distribuidas en la superficie. Funciona bien con plato de garras, luneta o cualquier dispositivo estándar de fresadora que quepa en el diámetro. Es indicada para piezas que necesitan giro coordinado durante el mecanizado, como bridas, cuerpos cilíndricos, ejes y componentes con perfiles angulares. Consulte a Chinelatto para verificar compatibilidad con su setup específico.

En la mesa divisora manual, el operario gira y traba la pieza a mano, un ángulo a la vez. Cualquier error de posición queda en la pieza. En cambio, la MG-400 usa servo motor de 11 Nm con control via PLC, entonces el giro es programado y repetido con precisión en toda la serie. Además, la central hidráulica traba el eje automáticamente después de cada giro, eliminando holgura. Para quien hace lotes o necesita repetibilidad angular, la diferencia en el resultado es grande.

El PLC recibe el programa de mecanizado con los ángulos y secuencia de giros definidos. Cuando llega el momento de girar, el servo motor de la MG-400 ejecuta el movimiento con precisión, posicionando la pieza en el ángulo correcto. Después del giro, la central hidráulica activa la traba de posicionamiento, dejando el eje firme mientras la herramienta trabaja. Este ciclo se repite para cada posición programada, sin intervención del operario. El resultado es mecanizado angular repetible en serie.

La central hidráulica de la MG-400 requiere verificación periódica del nivel y condición del aceite hidráulico. El aceite degradado pierde viscosidad y reduce la fuerza de traba, comprometiendo el posicionamiento. Se recomienda también revisar mangueras y conexiones para evitar pérdidas, y mantener el filtro limpio. El servo motor tiene menor necesidad de mantenimiento mecánico por no tener escobillas, pero los conectores eléctricos deben ser inspeccionados. Consulte a Chinelatto para el plan de mantenimiento preventivo específico del modelo MG-400 según su aplicación.

El precio de la MG-400 se cotiza bajo demanda y varía según la necesidad de cada cliente, incluyendo accesorios, herramientas y opcionales. Con tecnología propia desarrollada por Chinelatto en Brasil desde 1962, usted cuenta con la atención ágil de nuestro equipo técnico. Repuestos: varios se mantienen en stock y los demás se fabrican en un plazo razonable. Solicite su cotización en chinelatto.com.br/contacto — muy pronto nuestro equipo de ventas se pondrá en contacto.
