Cabezales Fresadores
Los cabezales fresadores de esta línea cubren desde el fresado vertical convencional hasta operaciones angulares con posicionamiento de 360°. La línea incluye cabezales de 4, 8 y 12 velocidades con motores de 5,0 y 8,0 cv, además del modelo vertical CFV-20 con control por variador de frecuencia (80–2.000 rpm) y potencia de 20,0 cv. Para operaciones perpendiculares o angulares, los subcabezales se acoplan al eje portaherramienta del cabezal principal y reducen la velocidad en un 50%, operando con conos ISO 30 o ISO 40. Todos los modelos transmiten rotación mediante engranajes de acero con dientes templados y rectificados, con lubricación automática por bomba. La inclinación lateral de hasta ±45° está disponible en los modelos principales. Consulte la ficha técnica de cada modelo para conocer las dimensiones y especificaciones exactas que se adaptan a su aplicación.
Especificaciones sujetas a alteraciones sin previo aviso. Algunas capacidades indicadas pueden requerir accesorios opcionales según el modelo. Consulte la ficha técnica de cada equipo para dimensiones y limitaciones exactas.
Preguntas frecuentes
¿Qué es un cabezal fresador y para qué sirve?
El cabezal fresador es el conjunto que se acopla al travesaño de una fresadora y soporta el eje portaherramienta. Transmite la rotación a la fresa o herramienta de corte, permitiendo operaciones de fresado plano, angular y perpendicular en piezas metálicas. Sin él, la máquina base no puede realizar el mecanizado. Los modelos de esta línea son compatibles con fresadoras universales y de mesa de diferentes tamaños.
¿Cuál es la diferencia entre un cabezal fresador vertical y un subcabezal angular?

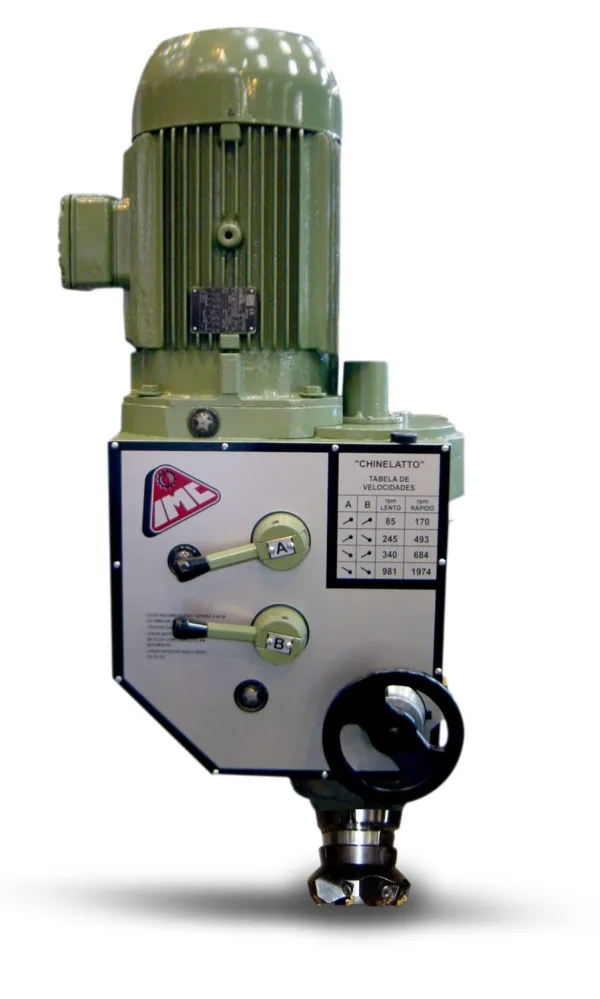

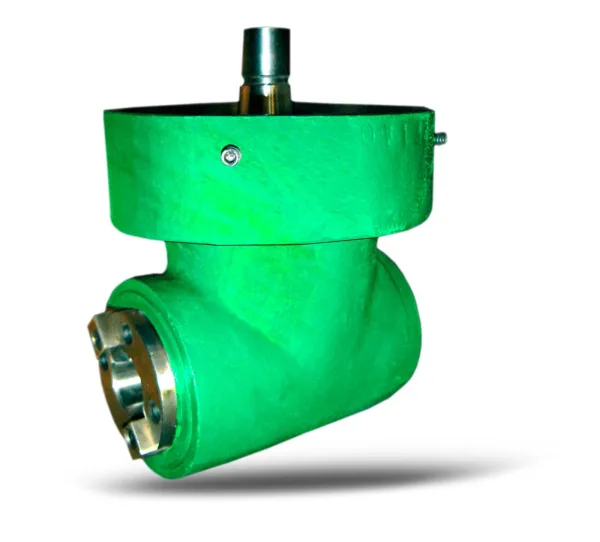

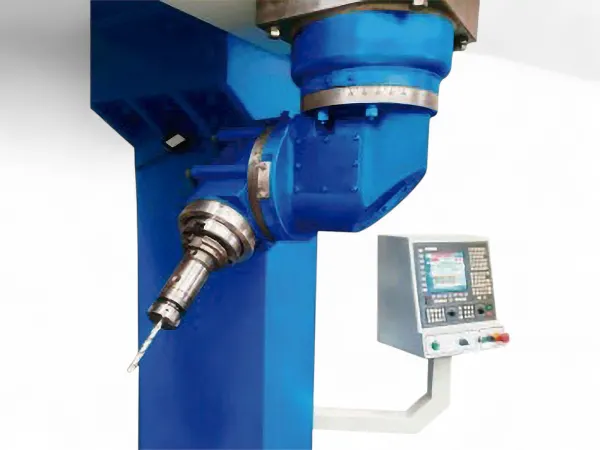

El cabezal fresador vertical (como el CFV-20 o los modelos R-4, R-8 y R-12) es el conjunto principal montado en el travesaño; proporciona potencia y velocidad a la herramienta. El subcabezal angular (CF-1, CF-2 o CF3-CNC) es un accesorio que se acopla al eje del cabezal principal y redirige el corte hacia ángulos distintos, como 90°. El subcabezal siempre opera al 50% de la velocidad del cabezal al que está acoplado.
¿Qué rangos de velocidad y potencia están disponibles en esta línea?

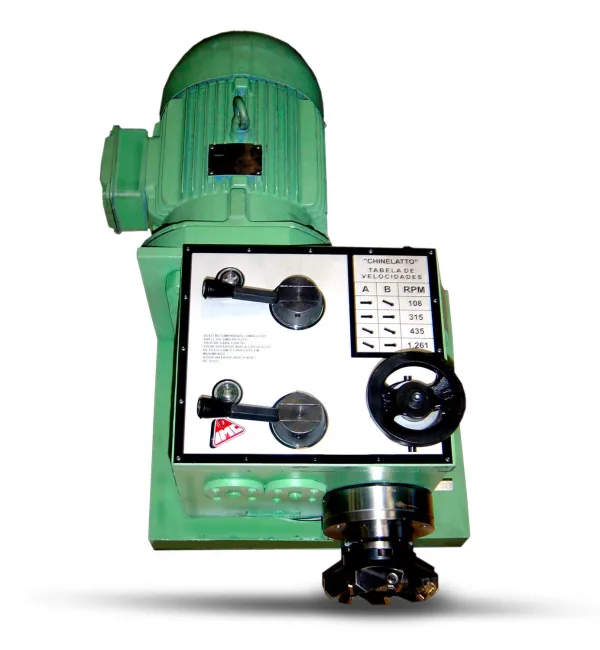

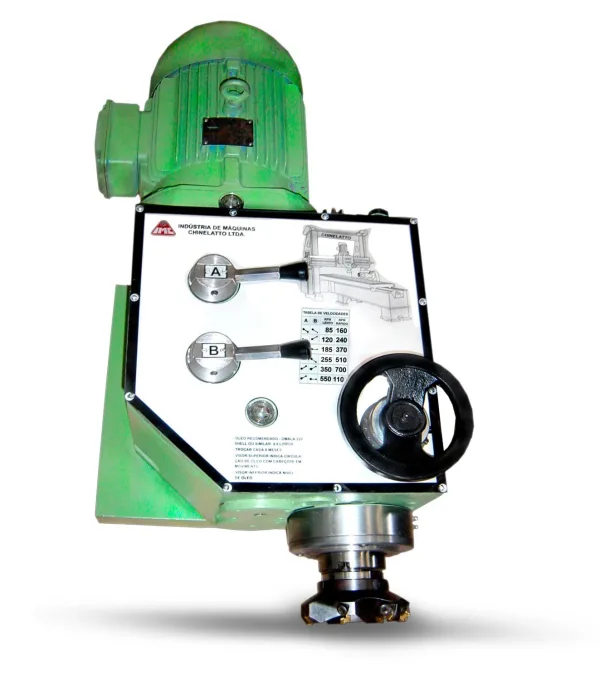

Los modelos varían considerablemente: el R-4 ofrece 4 velocidades (108 a 1.260 rpm) con motor de 5,0 cv; el R-8 tiene 8 velocidades con motores de 5,0 u 8,0 cv; el R-12 alcanza 12 velocidades con rangos distintos según el motor elegido. El CFV-20 opera de forma variable mediante variador de frecuencia, con 80 a 2.000 rpm y 20,0 cv de potencia. Consulte la ficha técnica de cada modelo para confirmar el rango exacto que necesita.
¿Estos cabezales se adaptan a mi fresadora actual?
La adaptación depende del cono del eje (ISO 30, ISO 40 o ISO 50) y de las dimensiones del travesaño de su máquina. La mayoría de los modelos incluye base prismática y tuerca del husillo para el montaje. Para cabezales de repuesto en fresadoras existentes, es necesario proporcionar el croquis o plano del travesaño, por cuenta del comprador. El husillo de desplazamiento transversal en el travesaño es un ítem opcional en la mayoría de los modelos. Consulte la ficha técnica de cada modelo para confirmar la compatibilidad.
¿Cómo solicitar una cotización o soporte técnico para cabezales fresadores?
Contacte al equipo Chinelatto indicando el modelo de su fresadora, el cono del eje actual (ISO 30, 40 o 50) y la operación que necesita realizar. Para adaptaciones en máquinas existentes, tenga a mano el plano del travesaño. El equipo técnico orienta sobre compatibilidad, ítems opcionales y repuestos. Utilice el formulario de contacto del sitio web o comuníquese directamente por el canal comercial para recibir su propuesta.
