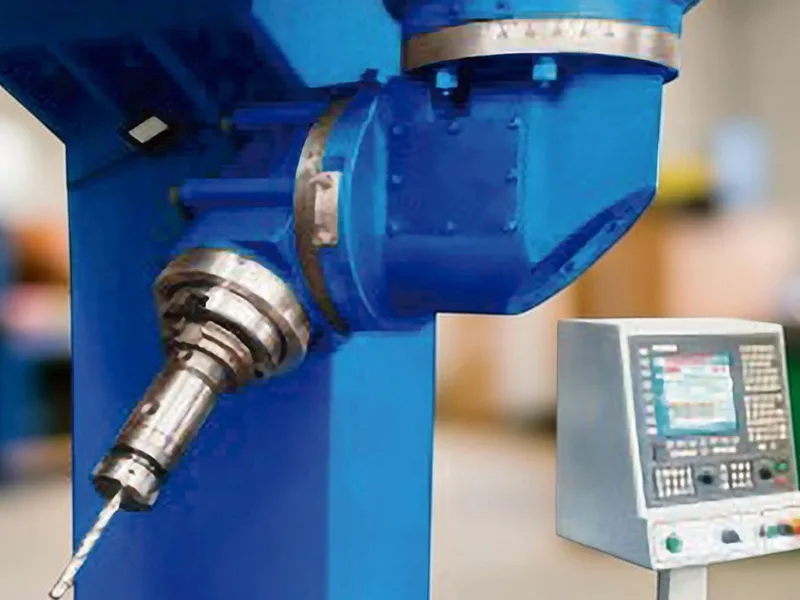

Subcabezal Multi Angular para Fresadora Vertical CF3-CNC

Es el sub cabezal multi angular — un accesorio que se acopla al cabezal fresador vertical existente. Con él, se puede fresar piezas en cualquier ángulo, sin necesidad de inclinar la pieza ni hacer adaptaciones improvisadas de posicionamiento. Gira 360° y permite trabajar en ángulos variables respecto al cuerpo fijado en el cabezal. Es muy usado en rectificadora cuando el mecanizado necesita salir inclinado, como fresados angulares en componentes de motor.

El sub cabezal CF3-CNC usa cono ISO50 en el eje husillo — estándar robusto muy común en fresadoras de rectificadora. La velocidad máxima de giro es de 800 rpm. El espacio ocupado por el sub cabezal bajo el eje husillo es de 550 mm, entonces hay que verificar esa holgura en su máquina antes de instalar. Esos datos son fundamentales para garantizar que el accesorio va a funcionar dentro de las condiciones de su fresadora.

El sub cabezal multi angular fue diseñado para ser adaptable al cabezal fresador vertical. En la práctica, la compatibilidad depende del modelo del cabezal que ya tiene en la rectificadora. El cono ISO50 es el estándar del eje husillo de este sub cabezal, entonces el cabezal principal necesita aceptar ese cono. Consulte al fabricante o revendedor con las especificaciones de su cabezal actual para confirmar la compatibilidad antes de comprar.

En el sub cabezal con posicionamiento manual, como el CF3-CNC, el operador ajusta y fija el ángulo de trabajo a mano, antes de empezar a mecanizar. Ya en un sub cabezal con control CNC completo, el ángulo es programado y posicionado automáticamente por el comando numérico durante la operación. El manual es más simple de operar y cuesta menos; el CNC automatizado ofrece mayor repetibilidad en series de piezas. Para la mayoría de las rectificadoras, el posicionamiento manual ya cubre bien el día a día.

Se acopla el sub cabezal CF3-CNC al cabezal fresador vertical ya instalado en la máquina. Después, se posiciona manualmente el ángulo deseado — gira 360° respecto al cuerpo fijado en el cabezal — y se fija en esa posición. Con la herramienta en el cono ISO50 del eje husillo, la fresadora trabaja en la angulación definida. La velocidad máxima es de 800 rpm. Es un proceso directo: ajusta el ángulo, fija y mecaniza.

Como cualquier cabezal fresador, el sub cabezal multi angular necesita lubricación regular de los cojinetes y del mecanismo de giro, además de verificación periódica del cono ISO50 y de los bloqueos de posicionamiento angular. El desgaste depende mucho de la intensidad de uso y de la limpieza de viruta en el área de trabajo. El CF3-CNC es fabricado por Chinelatto, empresa brasileña con soporte técnico y piezas de repuesto disponibles en el mercado. Consulte el manual y el revendedor autorizado para el plan de mantenimiento recomendado.

El precio de la CF3-CNC se cotiza bajo demanda y varía según la necesidad de cada cliente, incluyendo accesorios, herramientas y opcionales. Con tecnología propia desarrollada por Chinelatto en Brasil desde 1962, usted cuenta con la atención ágil de nuestro equipo técnico. Repuestos: varios se mantienen en stock y los demás se fabrican en un plazo razonable. Solicite su cotización en chinelatto.com.br/contacto — muy pronto nuestro equipo de ventas se pondrá en contacto.
